溶接・塗装・検査ライン向け多関節アーム。
姿勢保持の手間をなくし、作業に集中できる現場をつくります。

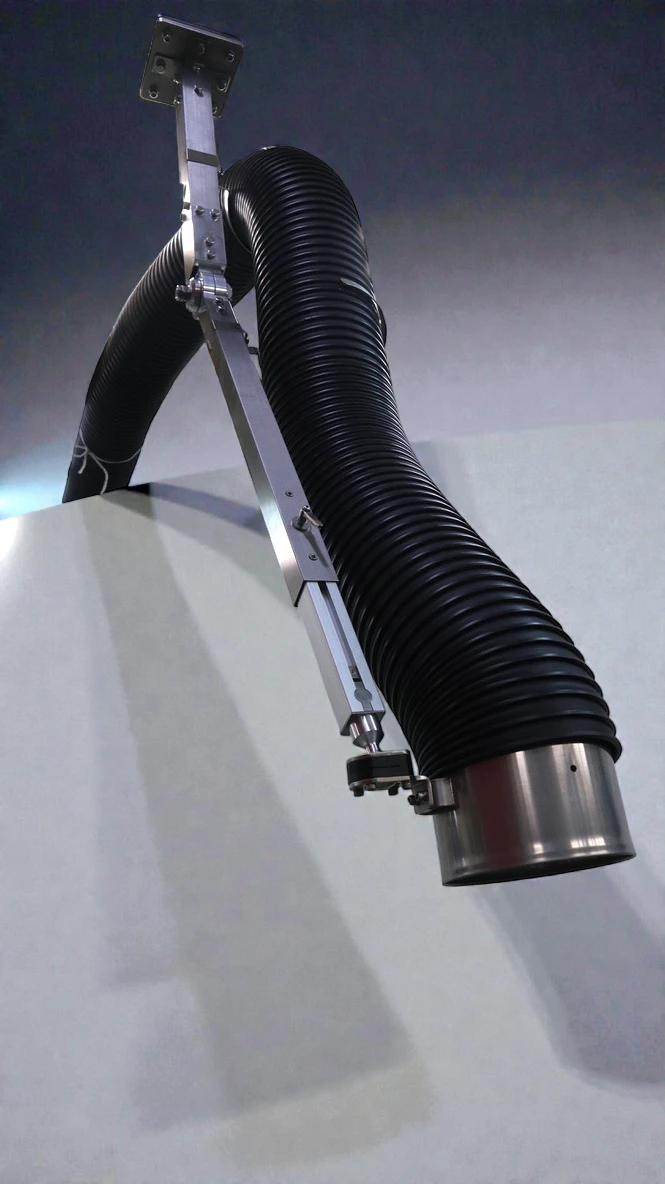

ダクトや吸引ホースを手で持ちながらの作業で、本来の作業に集中できない

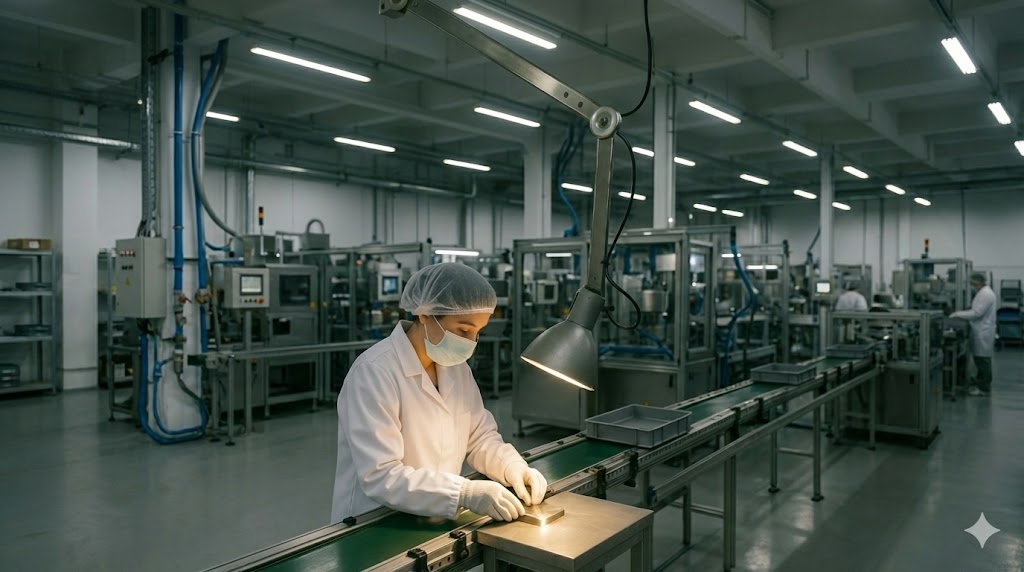

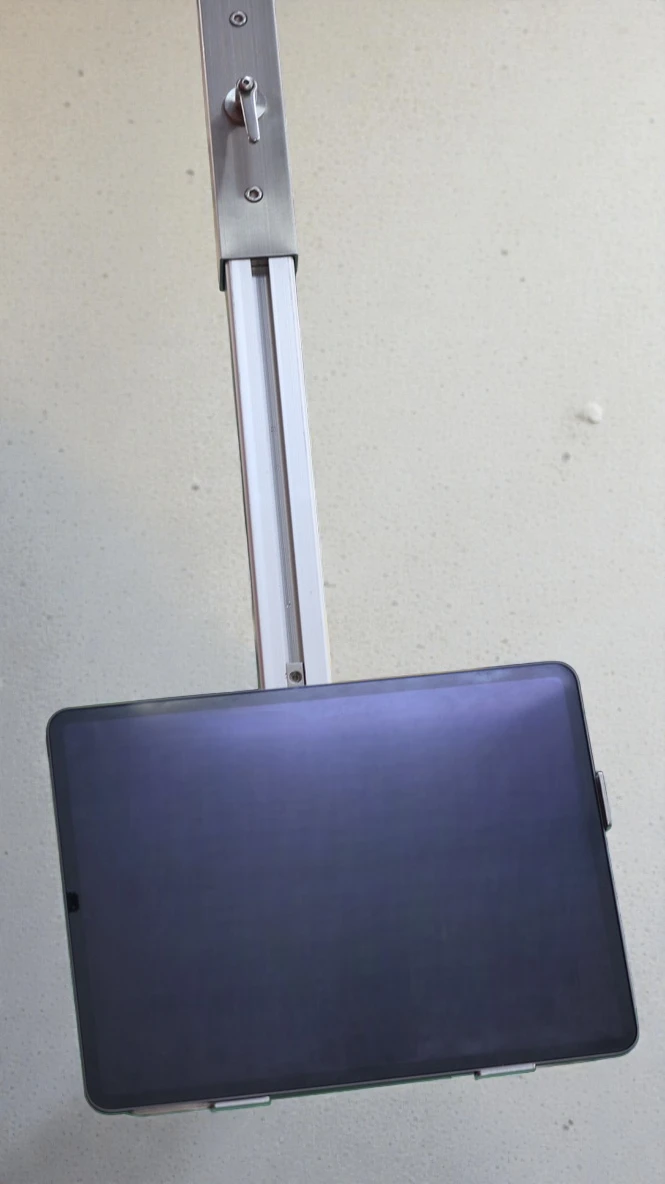

検査カメラやライトの位置決めを毎回やり直す手間が発生している
作業台のスペースが限られ、機器の設置場所に困っている
海外製アームの部品交換や故障時の対応に不安を感じている
サポートアームは、これらの課題を解決するために生まれました。
2021年4月施行の特化則改正により、屋内の金属アーク溶接作業場には換気装置の設置が義務化されました。
創業1966年。東京・大田区の自社工場から。
製品の詳細や導入についてのご質問はお気軽にどうぞ。
まずは気軽にご相談（無料）様々な現場で活躍するサポートアーム
※クリックで詳細を表示
サポートアームの導入で、現場がどう変わったかをご紹介します
お客様の用途に合わせた設置方法をご提案します。お気軽にご相談ください。
この用途で相談するドラッグして回転、ボタンで表示を切り替えできます
3Dモデル読み込み中...
回転: ドラッグ ／ ズーム: ホイール・ピンチ ／ 移動: Shift＋ドラッグ（タッチは2本指）

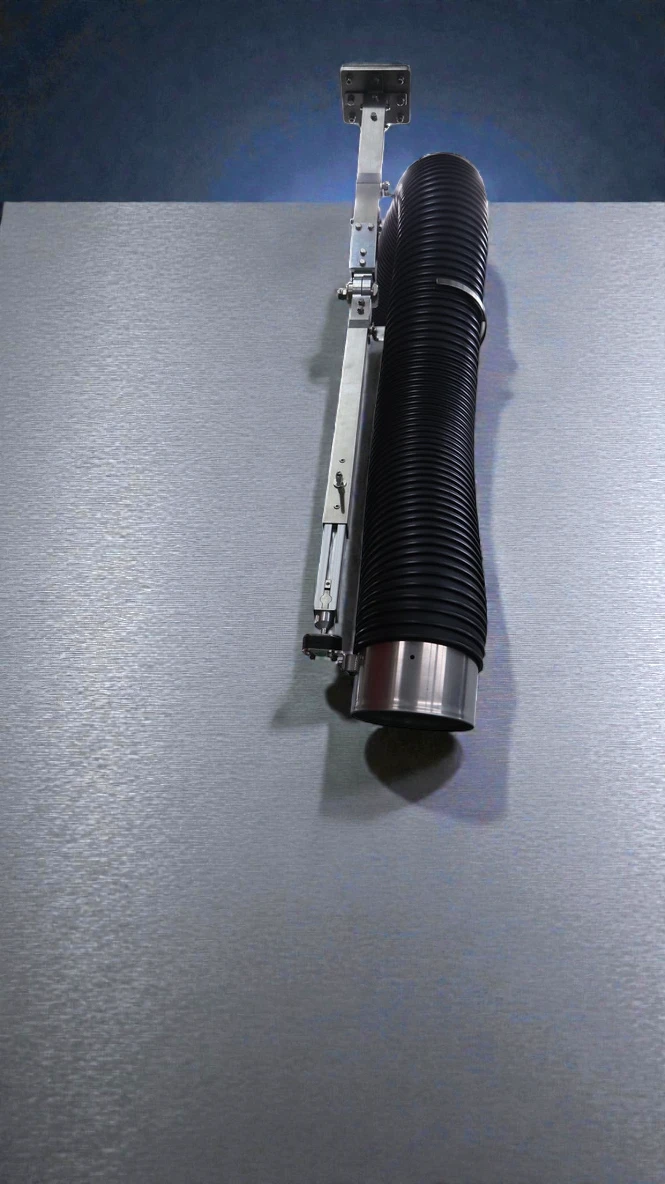

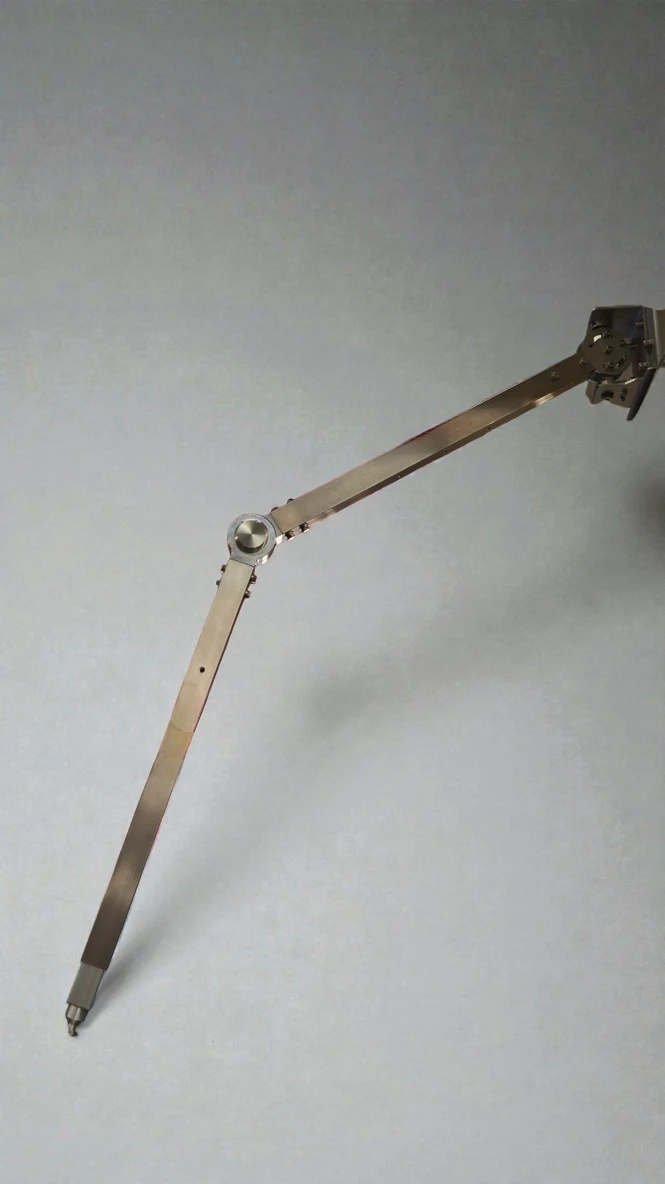

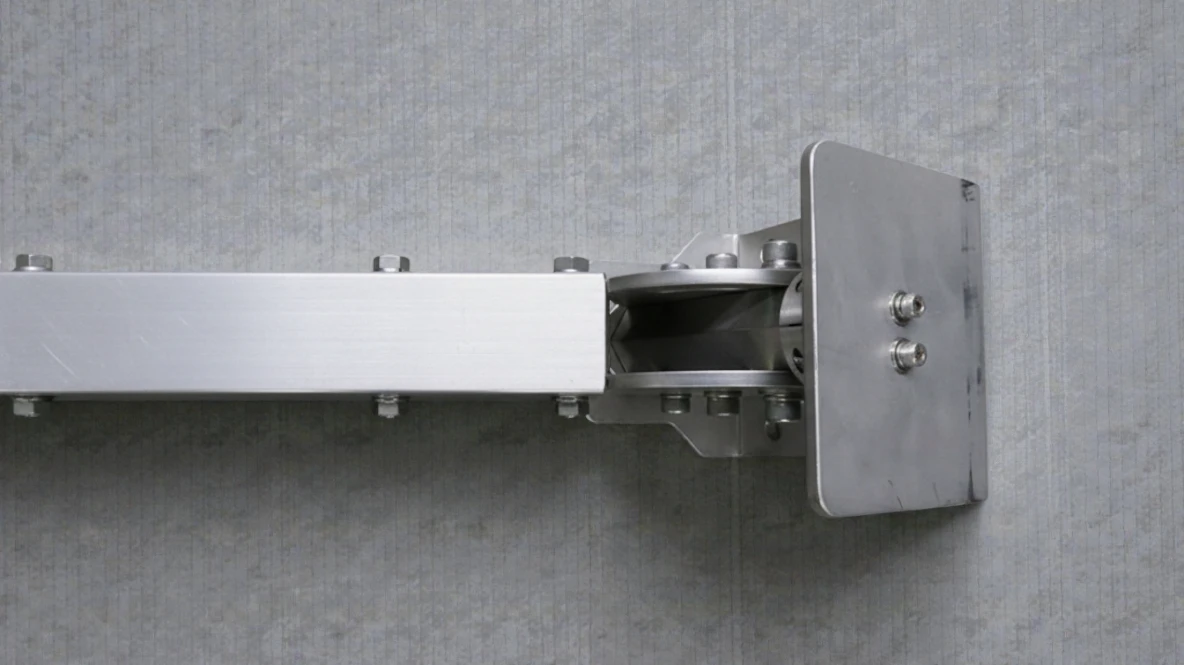

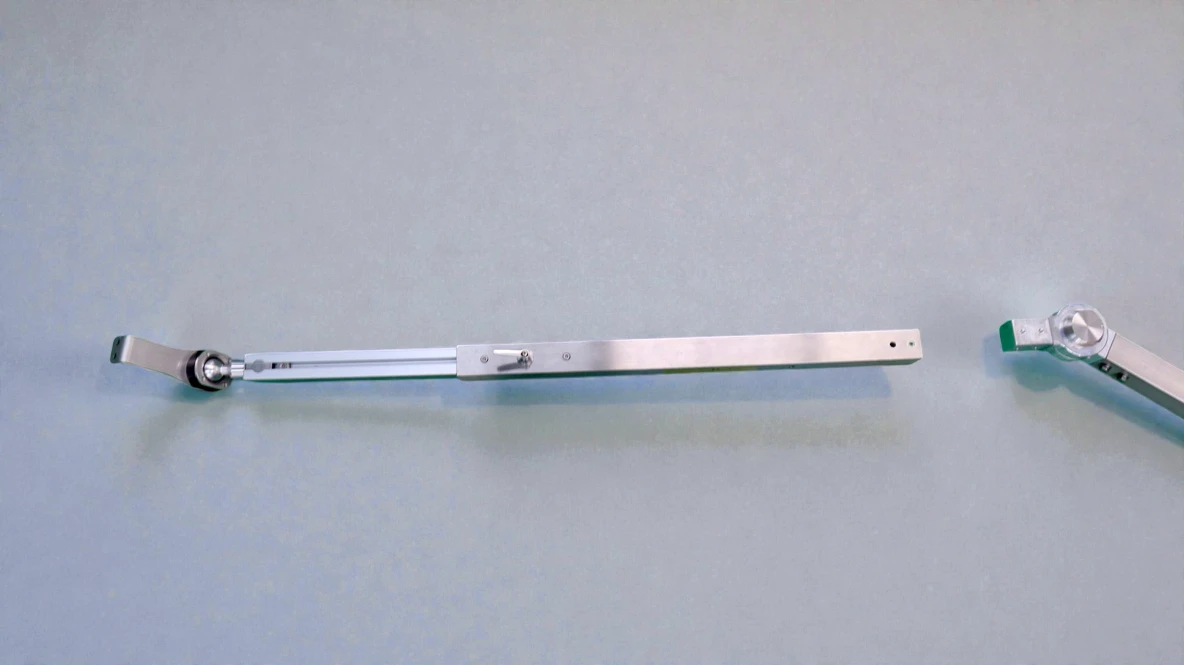

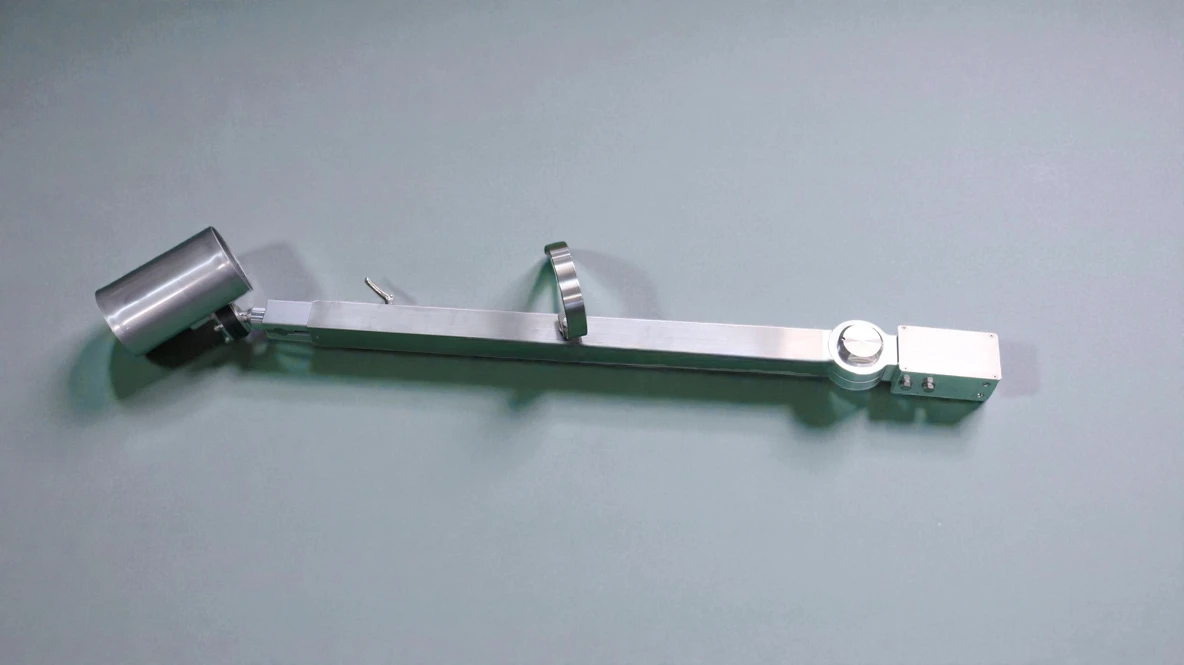

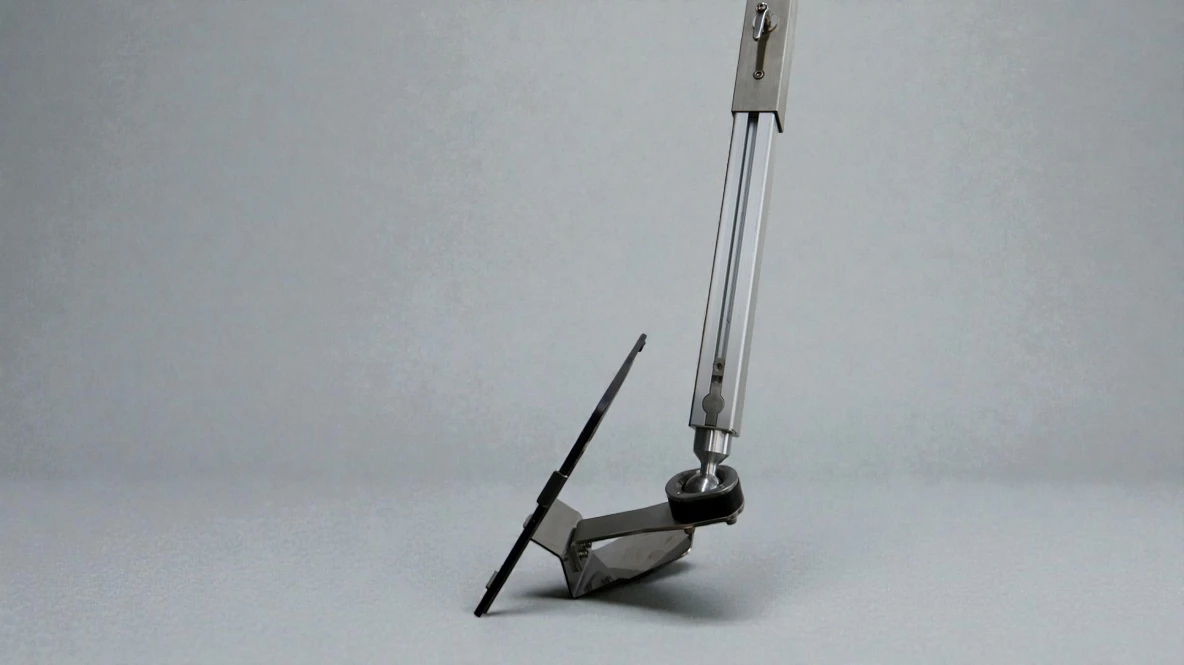

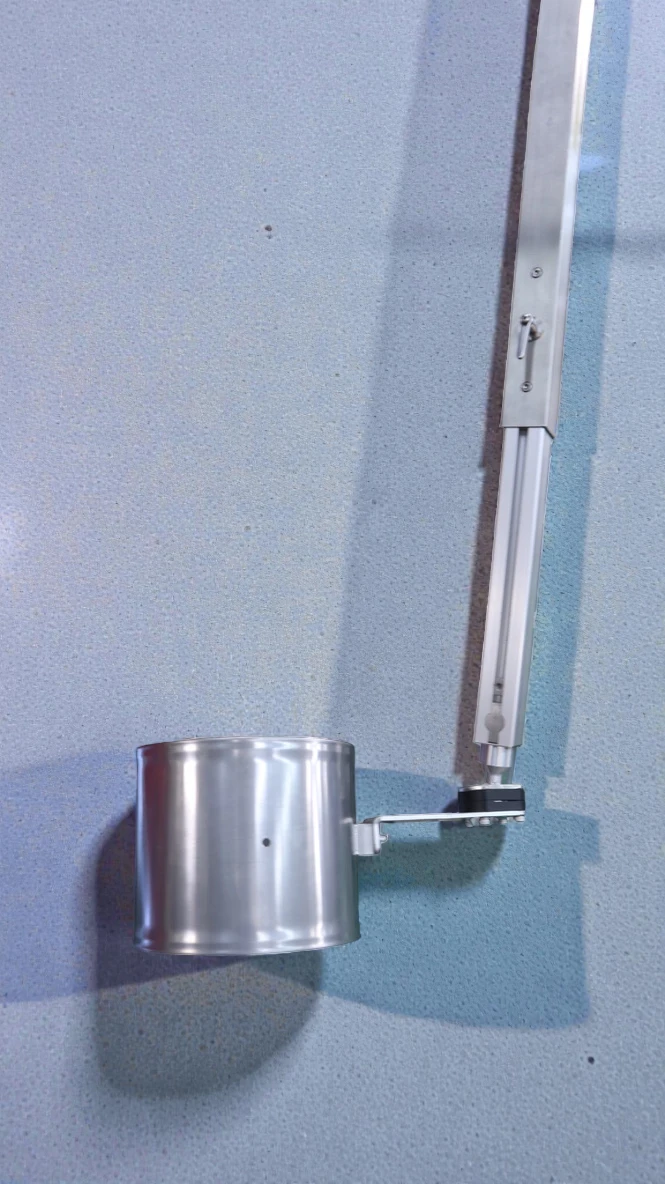

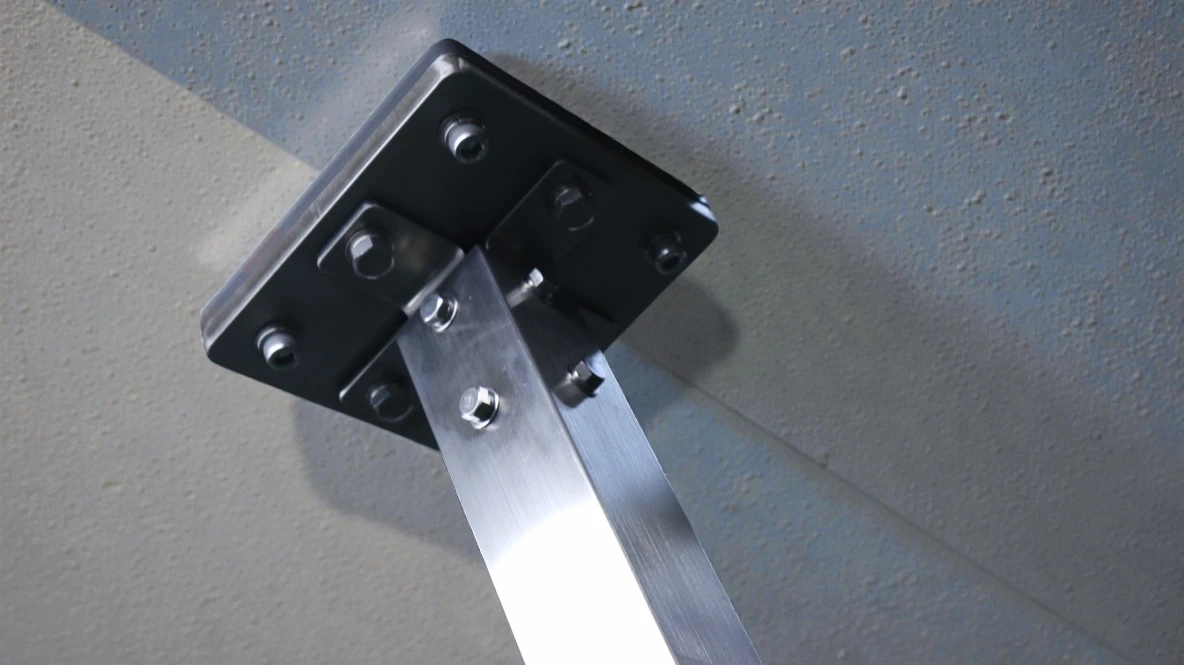

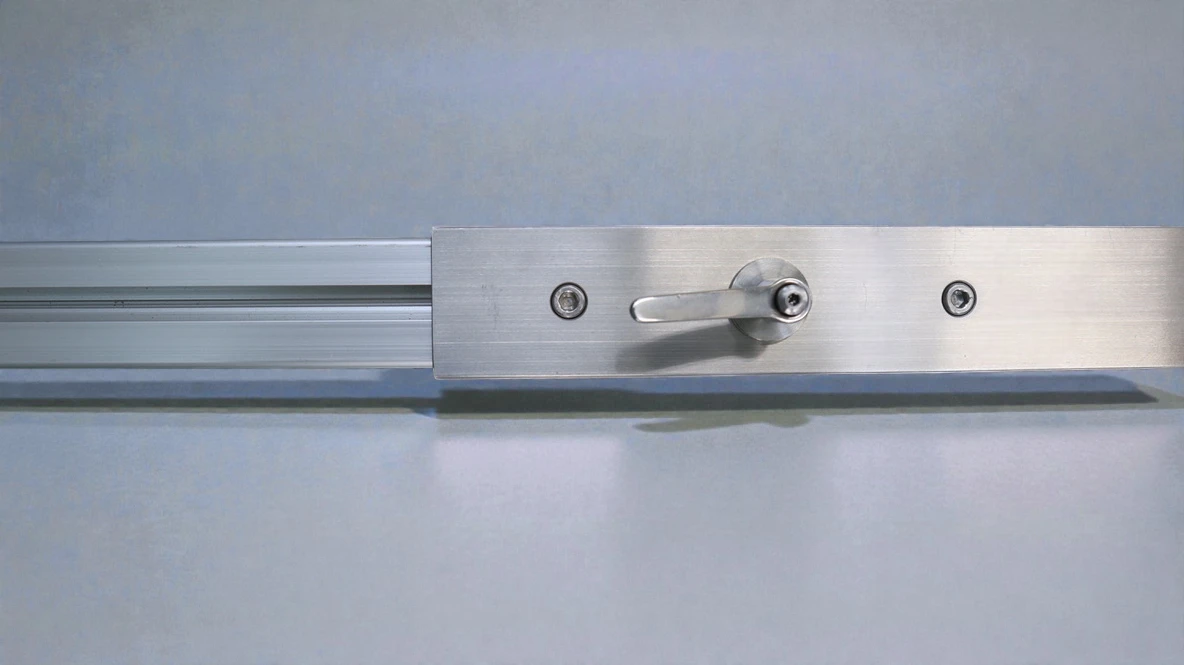

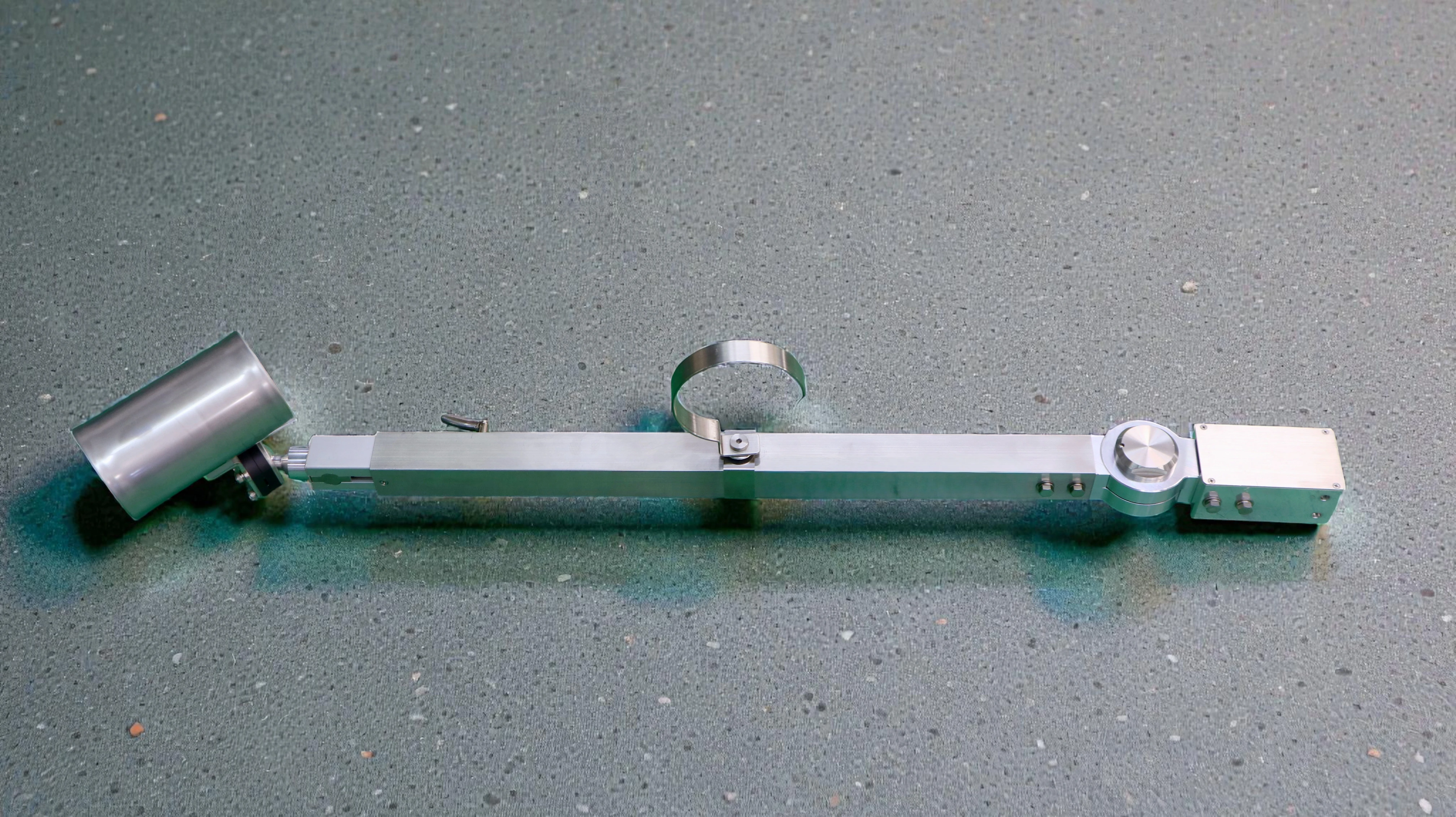

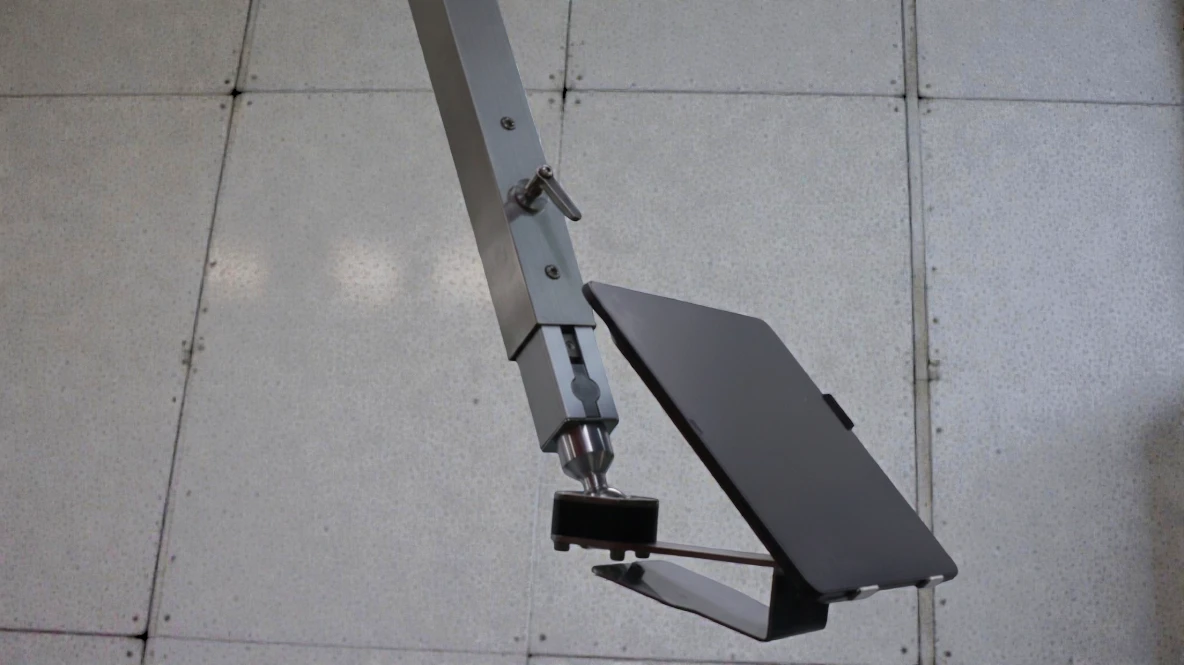

各パーツや使用例を写真でご覧いただけます
※クリックで全体・拡大表示
設置方法や対応ダクト径など、お気軽にご質問ください。

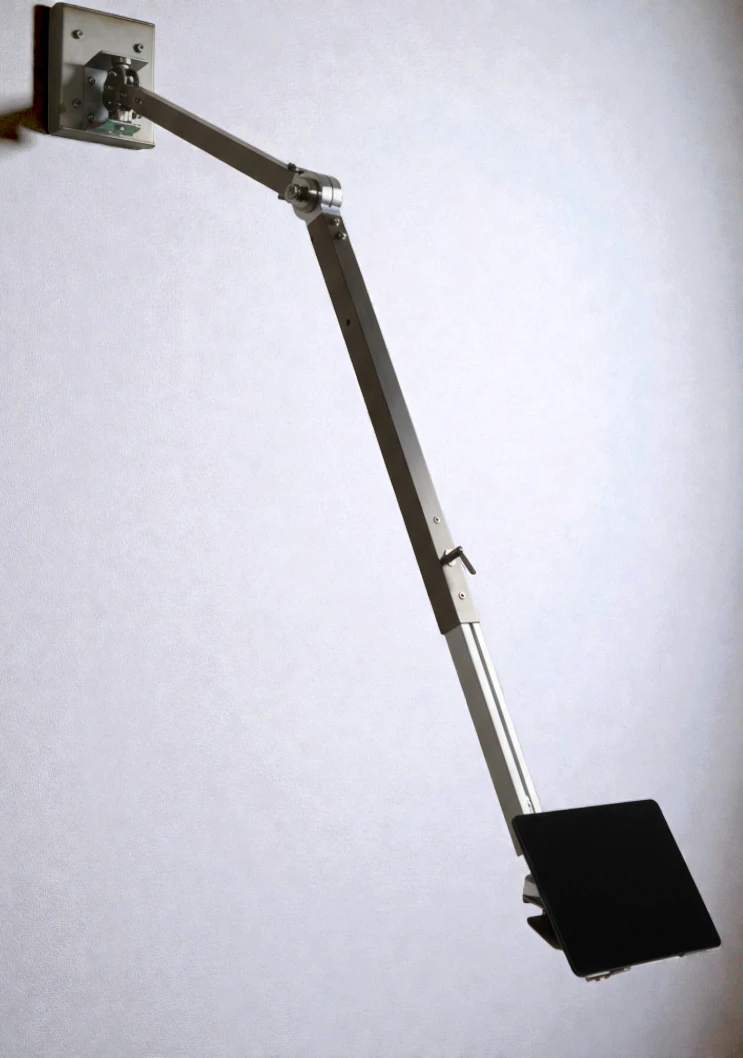

まずは気軽にご相談（無料）| 製品名 | サポートアーム SAK（壁取り付け型）/ SAT（天井取り付け型） |
|---|---|

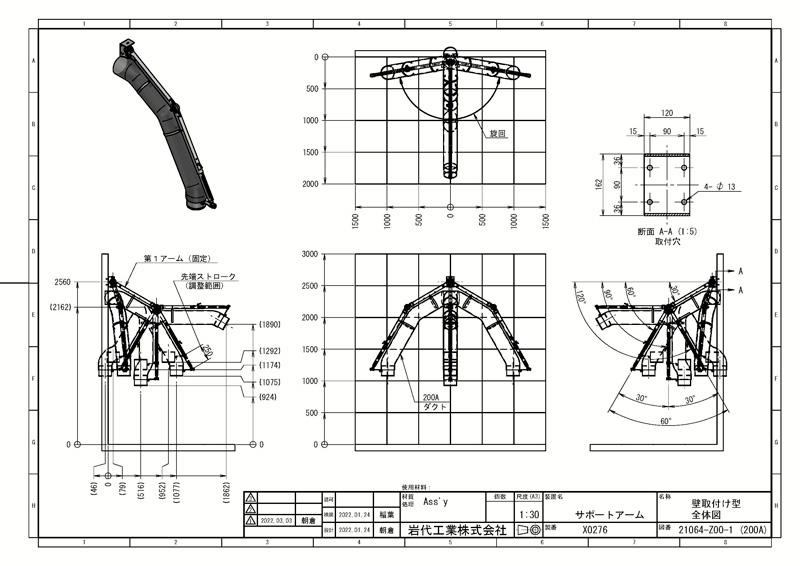

| 全長 | 壁取付型 約1,485mm／天井取付型 約1,697mm（設置タイプ・仕様により異なります。詳細は寸法図をご確認ください） |
| 可動範囲 | 壁取付型：水平 左右各90°／天井取付型：水平360°（ボールジョイント上下±30°） |
| 保持荷重 | 3kg（最大4kg） |
| 本体重量 | 壁取付型 約14kg／天井取付型 約16kg（ダクトホースの重さは含みません） |
| 材質 | ステンレス、黄銅合金、アルミニウム、樹脂 |
| 静電気対策 | 金属部品を主体とした構造により静電気が蓄積しにくい設計（※防爆仕様ではありません） |

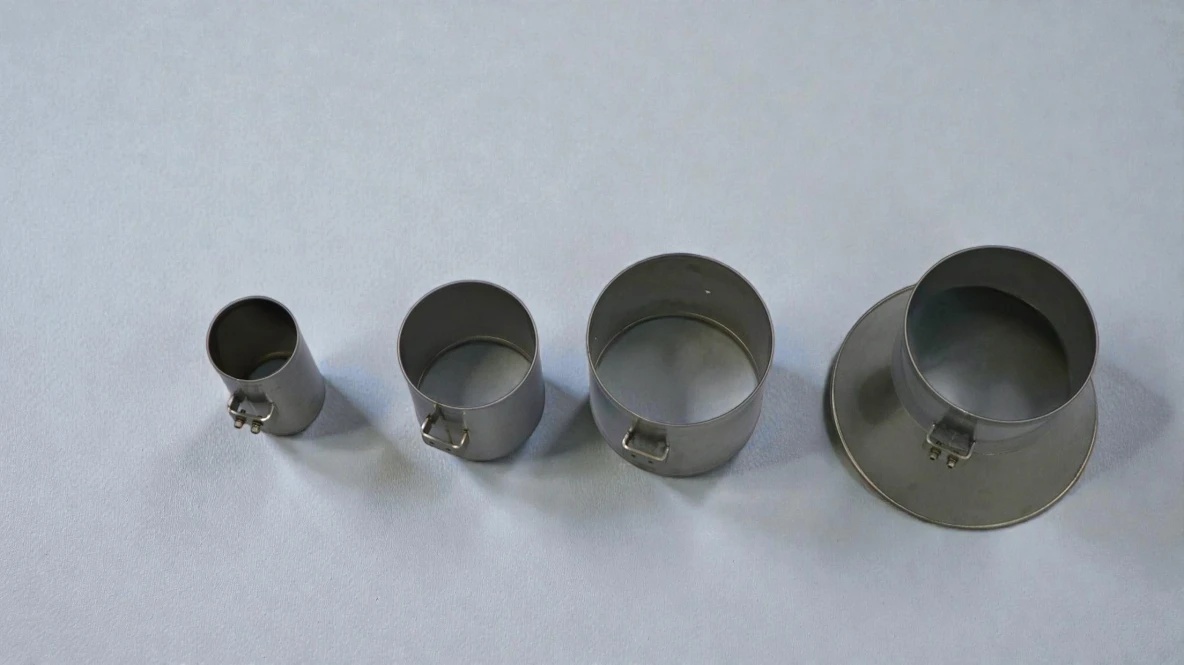

| 対応ダクト径 | φ200、φ150、φ100 |
| 取付方式 | ボルト固定式など |
| 関節数 | 3関節1伸縮 |
仕様の詳細やお見積もりはこちらから。
概算お見積もり（無料）弊社である岩代工業が、導入後も責任を持って直接サポートいたします。
海外製品の場合、トラブル時には輸入代理店を経由するため、対応に時間がかかるだけでなく、
部品の在庫切れや販売終了による対応不可といったリスクがあります。
サポートアームは自社工場で製作しているため、
お客様のご要望に迅速・柔軟・長期的にサポートできます。
輸入代理店を介さず、弊社が直接対応。不具合やトラブル発生時も、状況を正確に把握し、素早く解決策をご提案します。
純正部品を自社で製作・保有しているため、消耗や破損時も迅速に部品供給・修理対応が可能。海外取り寄せの長い待ち時間は不要です。
導入後に現場の運用が変わっても大丈夫。アーム長の変更、取付方法の変更、特殊フードの追加など、柔軟に仕様変更に対応します。
弊社として、長期にわたり責任を持ってサポート。製品のライフサイクル全体を通じて、安心してお使いいただけます。
| サポートアーム （岩代工業） |
海外製品 （一般的な輸入品） |
|
|---|---|---|
| トラブル対応 | 弊社が直接対応 | 輸入代理店経由 |
| 部品供給 | 自社製作で即対応 | 海外取り寄せで数週間〜 |
| カスタマイズ | 柔軟に対応可能 | 基本的に不可 |
| 長期サポート | 弊社が継続対応 | 代理店撤退リスクあり |
サポートアームに関するご質問にお答えします
サポートアームの導入をご検討中のお客様から多くいただく質問を、カテゴリ別にまとめました。
製品仕様から価格、カスタマイズ、設置方法まで、疑問点をすべて解消いただけます。
サポートアームに関するご質問にお答えします
基本的に2種類のタイプをご用意しております。
各タイプでダクトサイズにより、Φ100、Φ150、Φ200の3種類からお選びいただけます。
詳細な可動範囲は取扱説明書をご確認ください。壁取付型は水平方向に左右各90°、天井取付型は水平360°の旋回に対応します。ボールジョイントは上下±30°で角度を調整できます。
適切な使用範囲内であれば、アームが垂れることはありません。摩擦機構により、設定した位置でしっかりと保持します。

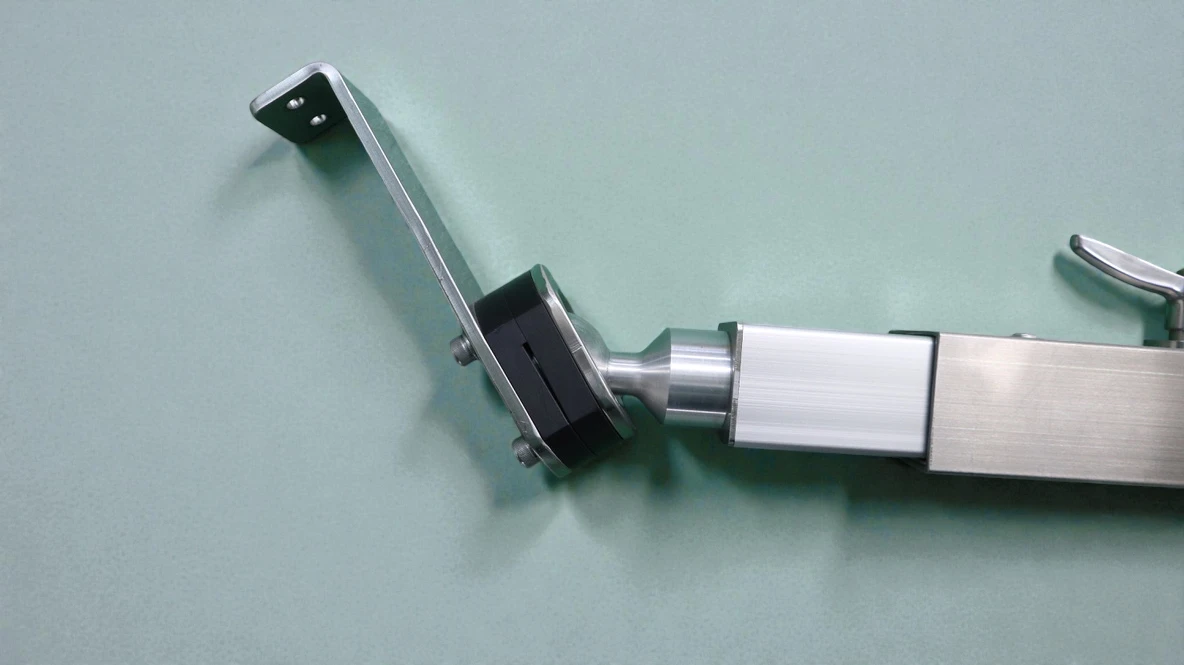

ボールジョイントは上下30°の傾きで、360°回転が可能です。ただし、ダクトホースの取り回しにはご注意ください。
製品タイプやオプション仕様により価格が異なります。お見積りをご希望の場合は、使用環境、ダクトサイズ、設置方法（壁/天井/支柱）をお知らせください。詳細なお見積りをご提示いたします。
当社との直接取引となります。代理店を通す必要はありません。基本的にはお振込み後の発送となりますが、詳細な取引条件については個別にご相談ください。
通常、約1～1.5ヶ月です。ただし、特殊仕様の場合はこれより長くなることがあります。お急ぎの場合は在庫状況を確認いたしますので、お問い合わせください。
具体的な要求仕様をお知らせいただければ、仕様を決定後にお見積りいたします。
申し訳ございませんが、大口径（Φ300以上）は保持が難しいため対応できません。標準サイズはΦ100、Φ150、Φ200となります。
可能です。具体的な要求仕様（形状、サイズ、材質など）をお知らせください。設計からご提案いたします。
支柱は別途費用となります。仕様決定後にお見積りいたします。なお、支柱設置の場合はアンカー固定が必要となります。

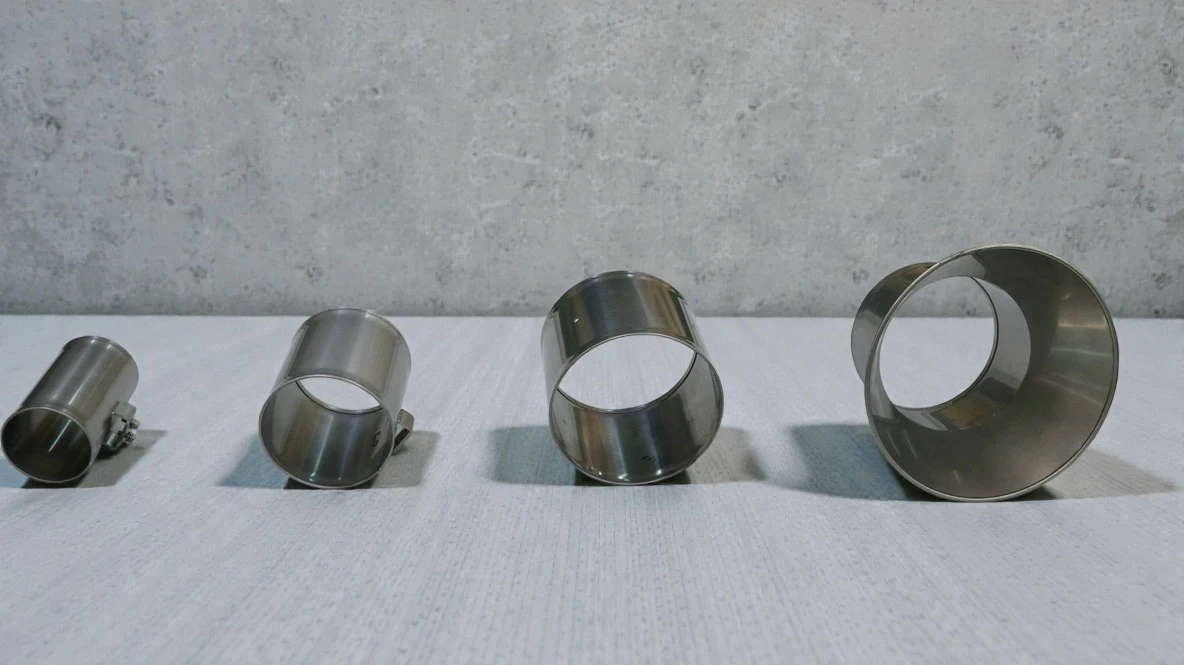

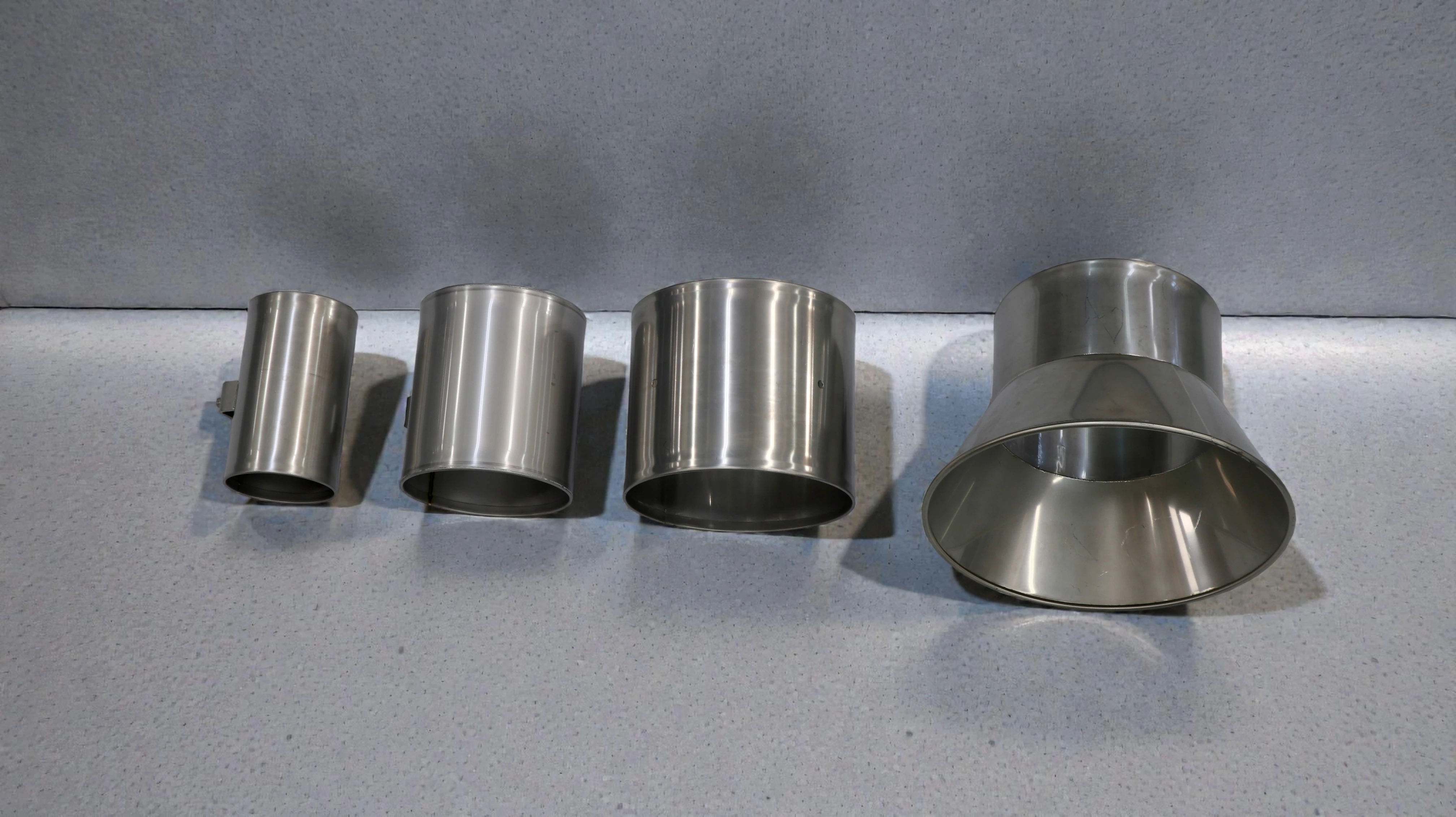

ステンレス、黄銅合金、アルミニウム、樹脂を使用しています。金属部品を主体とした構造で、静電気が蓄積しにくい素材構成です。オプションフードはステンレス製とアルミ製をご用意できます。

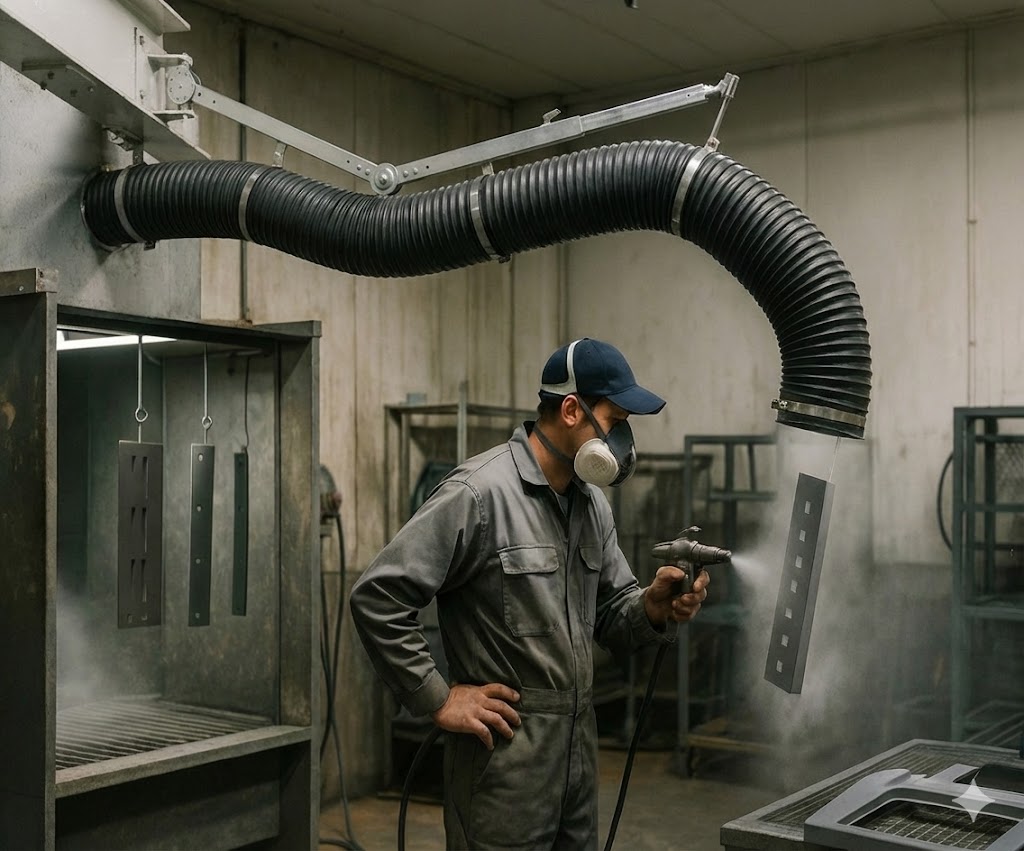

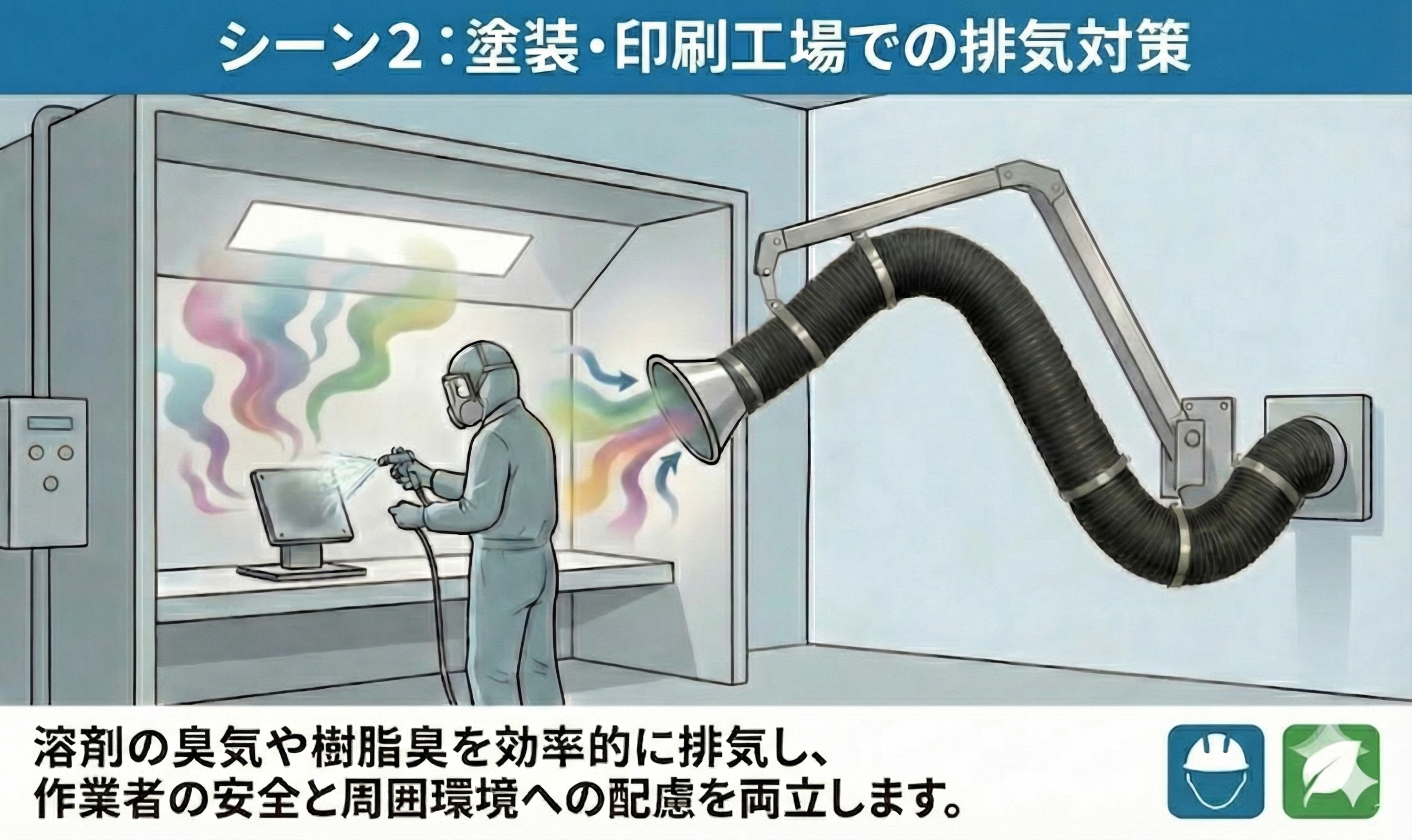

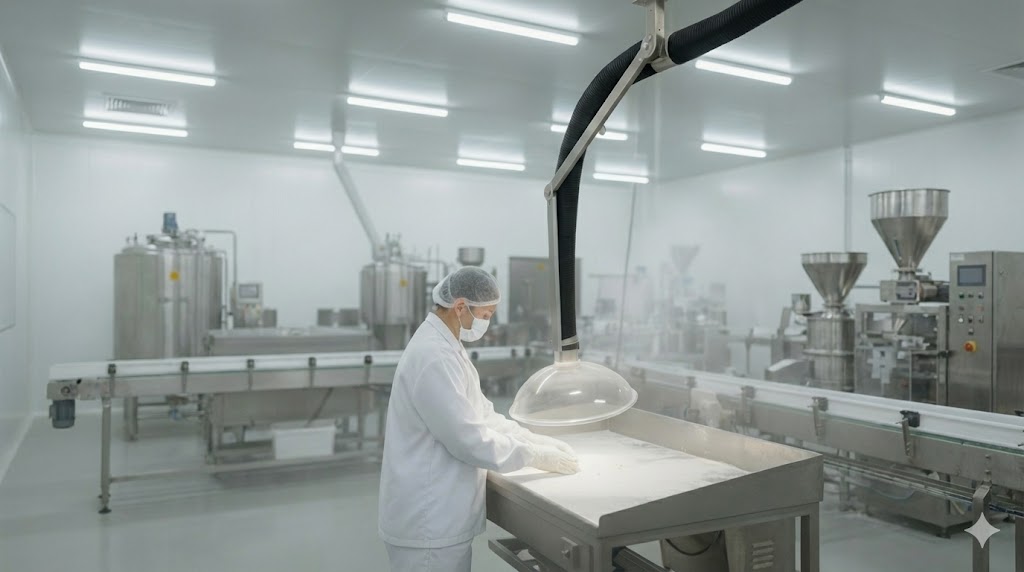

多くの塗装・食品現場でご使用いただいています。本体は金属部品を主体とした構造で静電気が蓄積しにくい設計です。ただし、本製品は防爆仕様ではありません。引火・爆発のおそれがある環境では、防爆対応設備とあわせ、貴社の安全基準に基づきご確認ください。
なお、導電性ダクトホースとの組み合わせも可能です。詳しくはお問い合わせください。
支柱を設置することで対応可能です。ただし、アンカー固定が必要となります。設置場所の図面をいただければ、最適なレイアウトをご提案いたします。
可能です。集塵場所の図面をいただければ、最適なレイアウトをご提案いたします。
ダクトホースは別売りです。お客様にてご準備ください。
PVC製のダクトホースを推奨しています。滑りの良さと耐久性に優れており、サポートアームとの相性が良好です。導電性ホースをご希望の場合は、メールにて情報をご案内いたします。
標準仕様では約3～4kgまで保持可能です。それ以上の重量のフードについては、保持が困難な場合があります。
日程を調整いただき、弊社にお越しいただければ、現物をお見せすることが出来ます。お気軽にお問い合わせください。
申し訳ございませんが、デモ機の貸し出しはしておりません。現物確認をご希望の場合は、弊社にてご覧いただけます。
はい、対応可能です。サポートアームの部品はすべて自社で設計・製作しているため、消耗や破損が発生した場合も純正部品を迅速にご提供できます。海外製品のように取り寄せに数週間〜数ヶ月かかることはありません。
まずはお電話またはお問い合わせフォームより症状をお知らせください。状況に応じて、部品発送または修理対応をご提案いたします。
弊社である岩代工業が直接サポートいたします。輸入代理店を経由する海外製品とは異なり、以下の対応が可能です。
製品のライフサイクル全体を通じて、責任を持って対応いたします。
サポートアームは自社工場で一つひとつ製作しており、品質管理を徹底しています。国内自社工場での一貫製作・品質管理を行っているため、海外製品と比べて価格が高めになっています。
素材の選定から部品の加工精度、組み立て工程に至るまで高い基準を設けています。
設置後のカスタマイズご希望の場合はご相談ください。

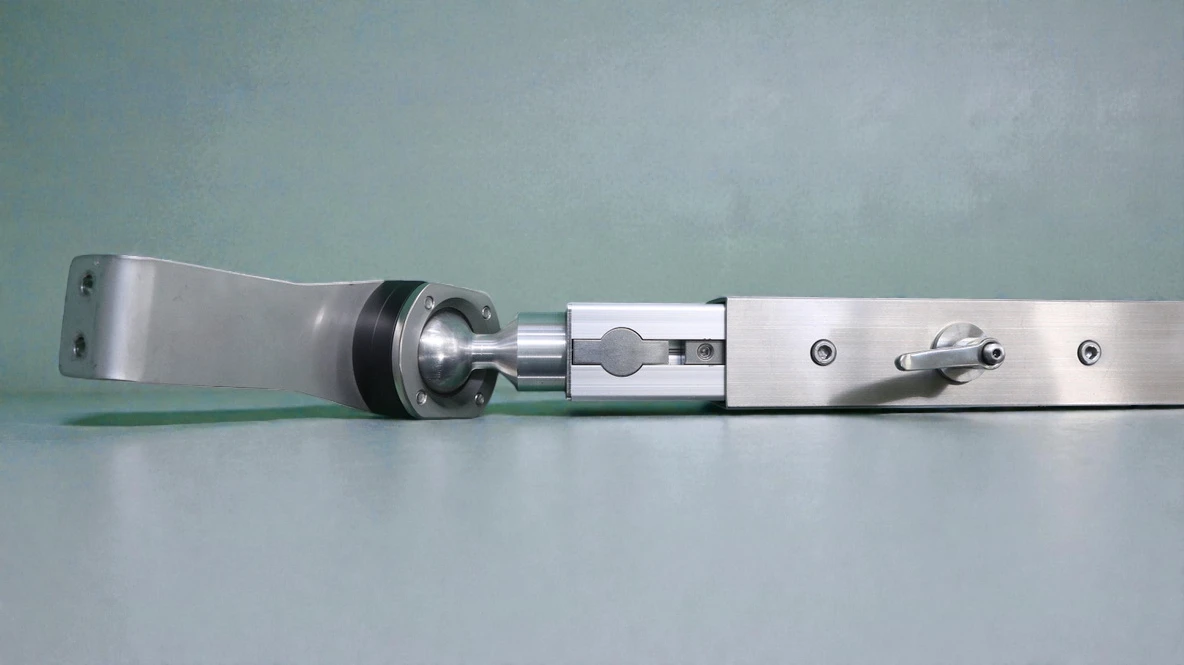

先端部分のフレームがスライドする箇所は、指が入りにくいよう配慮した設計です。なお、関節部・可動部の隙間には手を入れないでください（取扱説明書の注意事項）。
